NUMA(Non-uniform memory access、非统一内存访问)架构是一种为多处理器电脑设计的内存架构，内存访问时间取决于内存相对于处理器的位置。NUMA架构通过对CPU和内存资源分组，引入了本地内存和远程内存。访问本地内存可以直接通过当前node的内存控制器，但是远程内存就需要通过inter-connect通道来访问。这种物理结构决定了在访问远程内存的延迟会比访问本地内存更高。

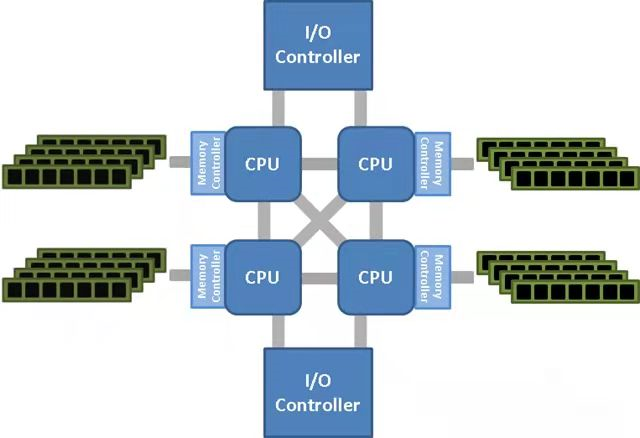

图1  NUMA架构示例图

ZStack Cloud云平台创建的VM通过操作系统的调度策略，会尽量让同一个VM的CPU、内存资源保持在同一个NUMA node上，当出现资源非常紧张，或者CPU、内存规格不合理导致操作系统难以分配资源的情况时，可能会因为跨NUMA内存访问带来的内存访问延迟而导致VM性能下降。

市面上的一些IaaS软件也提供了vNUMA配置功能，但限制较多：

• 需要手动设置vCPU绑定，且VM资源优先绑定在物理机同一个NUMA node上；

• 对VM的CPU数量有要求并且不支持手动绑定到物理机NUMA node上。

对于VM的CPU、内存以及vNUMA node资源与物理机上对应资源，均无法查看两者之间的绑定关系。过去版本的ZStack Cloud云平台也提供了vNUMA配置接口，但需要用户手动规划云主机的vCPU和内存区域如何与物理机上CPU和内存区域绑定，并且手动配置vCPU绑定、vNUMA拓扑等，这一系列流程对于用户来说操作难度较大。

基于上述原因，ZStack Cloud云平台在4.3.12版本上优化了vNUMA配置流程，带来了全新的智能vNUMA功能。

ZStack 智能vNUMA方案是基于现有的CPU绑定功能拓展而来。基于云主机使用的vCPU和物理机pCPU的绑定关系自动生成与物理机NUMA拓扑一致的云主机 vNUMA拓扑，即根据vCPU pin pCPU的绑定关系，透传pCPU所在的物理机NUMA拓扑信息作为云主机的vNUMA拓扑(NUMA拓扑一致性)。

要开启vNUMA并生效，存在前提条件：

• 云主机所有的vCPU均绑定了物理机CPU；

• 云主机的单个vCPU绑定的多个pCPU不能分别属于物理机上多个NUMA node。例如vCPU 0绑定了物理机上NUMA node 0中的CPU 0以及NUMA node 1中的CPU16，由于vCPU 0可能运行在物理机NUMA node 0 或者node 1上，具有不确定性，故而无法开启vNUMA；

• 配置vNUMA后需要重启才能生效。ZStack智能vNUMA方案在原先允许手动配置CPU绑定的基础上提供了智能绑定，可以自动地将vCPU按照1:1的比例绑定到pCPU上，降低了用户操作的难度。后续只需要用户开启vNUMA开关，启动云主机时各个vNUMA node的内存大小会根据云主机内存大小以及各个vNUMA node中vCPU数量的比例来自动分配，并且自动配置云主机的vNUMA 拓扑信息。云主机启动成功后即可在ZStack Cloud云平台页面上查看vNUMA拓扑与物理机NUMA拓扑之间的绑定关系，让用户更加直观地了解云主机的vCPU和内存与物理机CPU和内存的对应关系。

通过在相同的两台物理机上创建相同规格的云主机，进行MySQL性能测试，验证vNUMA开启与关闭状态下的性能表现。

3.1  配置与测试工具

物理机配置

ZStack Cloud云平台配置

测试工具

云主机配置

MySQL配置

3.1  配置与测试工具

使用相同的服务器硬件、云主机规格以及MySQL版本，使用HammerDB在数据库MySQL写入1000个warehouse的测试数据。然后其中一台云主机开启vNUMA，配置如表1所示，并在MySQL配置文件中设置innodb_numa_interleave=1。最后使用HammerDB测试MySQL性能并记录。

表1 开启vNUMA的云主机的配置情况

图2  24C80G云主机vNUMA拓扑图

3.3 测试数据

MYSQL TPM(Transaction Per Minute)性能对比图表：

表2 MYSQL TPM(Transaction Per Minute)性能对比图表

图3  vNUMA启用前后MySQL TPM性能对比图表

MySQL NOPM(New Order Per Minute)性能对比图表：‍

表3 MySQL NOPM(New Order Per Minute)性能对比图表

图4   vNUMA启用前后MySQL NOPM性能对比图表

3.4 结论

vNUMA功能启用后，MySQL性能提升明显，平均提升约为15%，在测试压力较大时性能可以提升18%，提升更明显。

1、本次测试未做CPU isolate、物理机上的内核进程以及中断等，仍然可以在已经被绑定的pCPU上运行，可能会影响到pCPU的性能。

2、本次测试中物理机未启用大页内存，启用大页内存可以减少操作系统对页面状态的维护，并且能够提升Translation Lookaside Buffer(页面缓冲，TLB)的命中率，启用大页内存通常对数据库有性能提升的作用。
